在工程设计与绘图工作中，常常需要将 Excel 中整理好的坐标数据转化为 CAD 图形，以提升绘图效率和准确性。我们曾经给大家分享过编辑好的表格，但是如果大家能够自己掌握如何使用Excel展点进CAD的技能及更好了，所以，本期我们来看一下具体的操作步骤。

操作步骤：

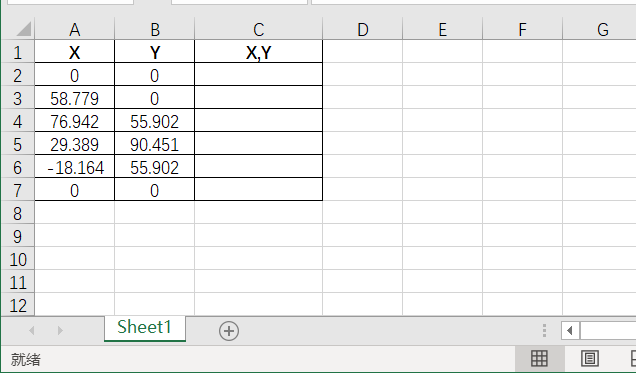

1、在Excel单元格中输入图形X,Y坐标，确保表格中的坐标数据已整理成X,Y的格式，如下：

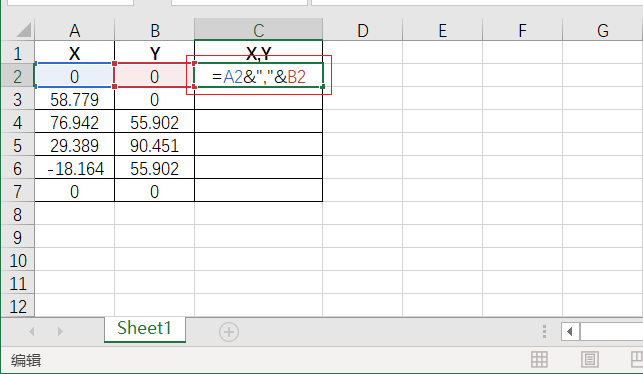

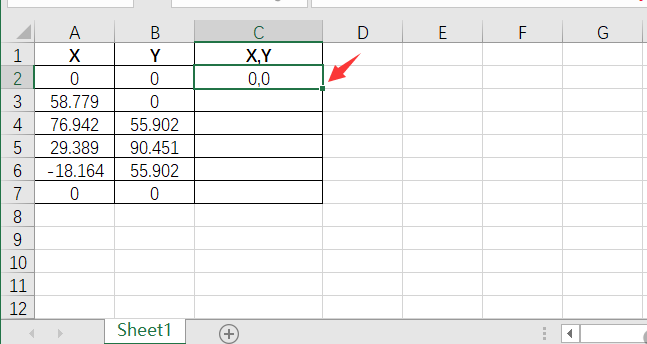

2、在C2单元格中输入公式：=A2&","&B2，然后双击C2单元格的右小角【■】符号自动填充其它单元格，检查一下结果选中C2:C7单元格并按快捷键「Ctrl+C」复制；

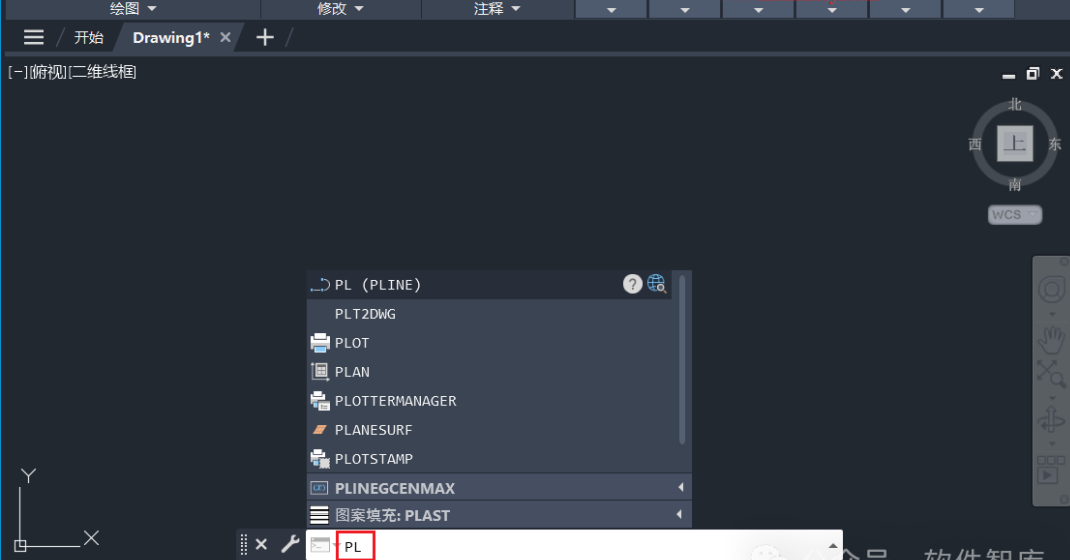

3、再打开AutoCAD软件，然后在命令栏中输入多段线命令：PL，按Enter键继续；

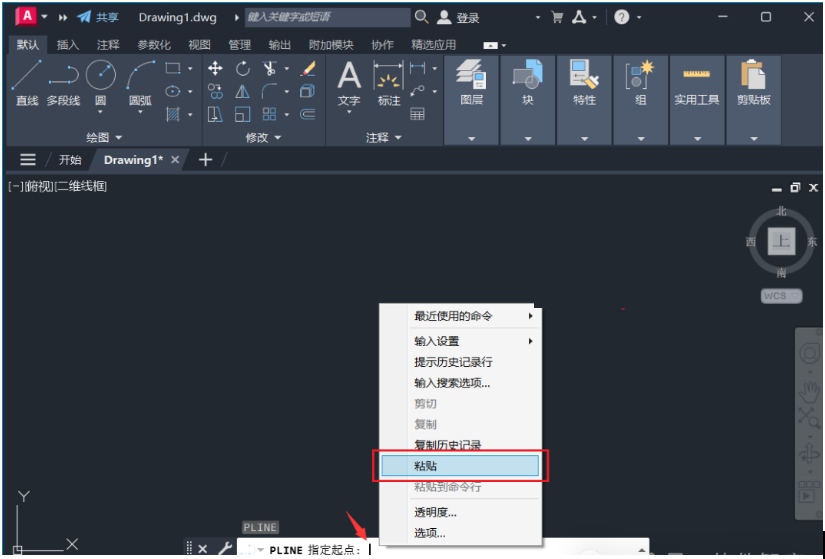

4、提示指定起点，不要直接点击绘图区域，而是在命令栏右击选择【粘贴】选项；

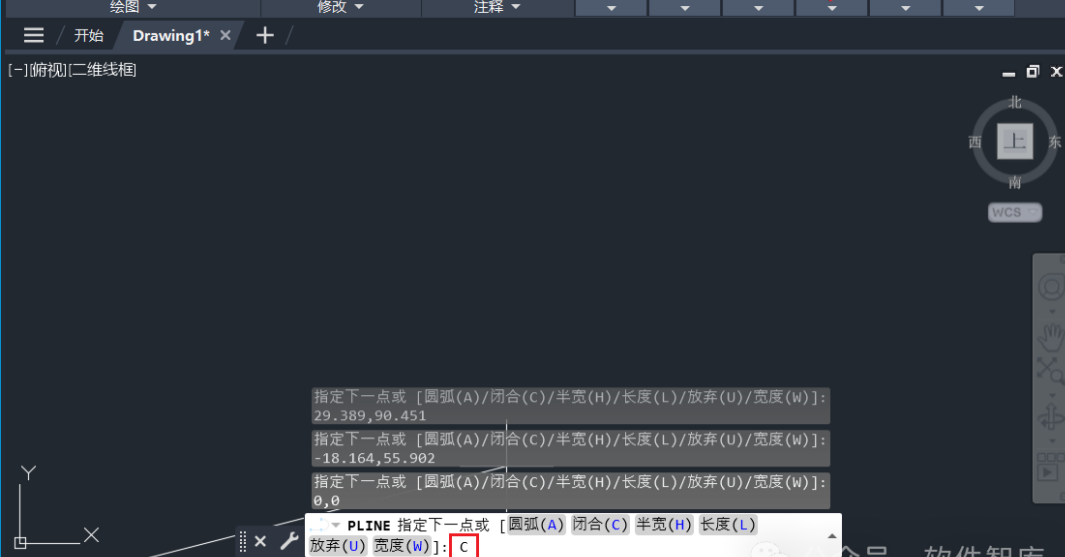

5、在命令栏中输入：C闭合图形；

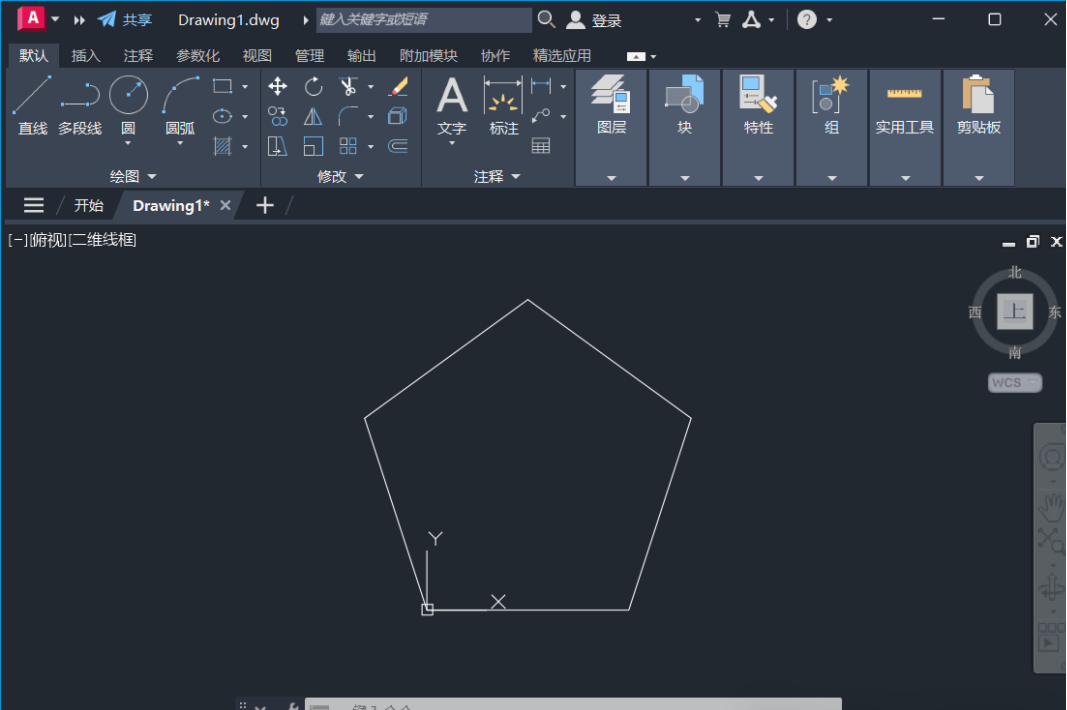

6、AutoCAD将自动识别并解析粘贴的坐标数据，按照这些数据点逐一绘制多段线，如果坐标数据正确无误，CAD将自动完成图形的绘制，在绘图空白处双击显示图形如下。

通过以上步骤，我们就能快速将 Excel 中的坐标数据转化为 CAD 图形，大大节省手动绘图的时间和精力。如果你需要绘制更复杂的图形，不妨尝试将不同的坐标数据分类整理，分步骤导入 CAD，还可以结合 CAD 的其他绘图工具进行优化完善。希望这个方法能为你的工作带来便利，快去试试吧！
