该文档整理了3种CAD转ArcGIS的操作方法总有一个适合你方法仅供参考学习
一般方法
CAD 图转入 ArcGIS 的一般步骤CAD 图转成块(命令“w”为 保存块命令 )----- 在 arccatalog 里打开 CAD 块----- 输出为 shapefile------- 拖入 arcmap----ok ( 已经操作，可以完成)
较好的方法
CAD数据往往是分层管理的，将 CAD数据转成 ArcGIS 数据，最担心的莫过于丢 失了属性数据，ArcGIS提供了一种方法，可以将 CAD数据完整的 转换为 personal geodatabase ，属性信息不会丢失，方法如下：ArcToolbox--->Conversion Tools-->To Geodatabase-->Import from CAD 如下图
双击上图的蓝色部分后， 再按照下图操作 （首先点击右上角的文件夹图标找 到要转换成 ArcGIS 格式的 CAD 文件，然后再选择存放转换好的 ArcGIS 数据的数 据库（mdb），再命名一个数据集（如“1”），而后点确定。
转换好的数据在 catalog 中显示如下图。
在 arcmap中的显示如下（图像放大的时候字体便会变小）
GIS 到 CAD
1、我们往往需要将 ArcGIS 格式的数据转成 CAD 数据，往往需要让某一个关键字段可以转 换成 CAD 格式的不同图层。下面大致讲一下将 shp 数据转换为 CAD 格式的方法。
添加 CAD 字段到要转换的 shp 文件中。方法为 :ArcToolbox--->Conversion Tools-->To CAD-->Add CAD Fields. （如下图）
打开上图的蓝色部分后，出现下图
找文件，如下：
确定，稍等几秒等待运行完毕。 （（ 2、将你要分层显示的字段的字段名改为 “Layer”,然后导出为 CAD 数据。方法为：ArcToolbox--->Conversion Tools--> Export To CAD. ））（ 其实，前面双括号里的可以不看， 当作不存在）
双击“要素转 CAD”工具。在“输入要素”里找到下图的文件。
添加后如下：
对上图按确定。等待十几秒。
待转换完成后会出现上图右下角的提示。

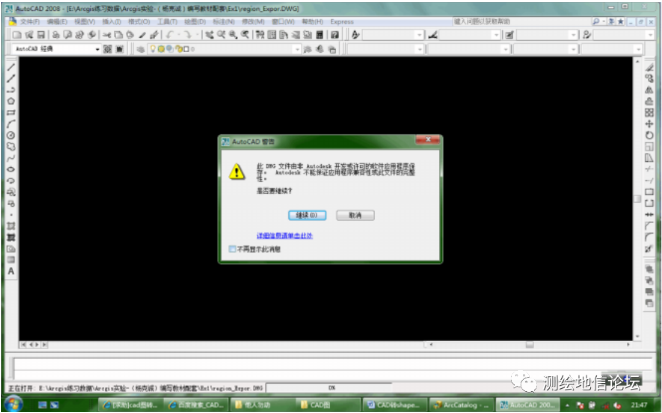

之后可以用 CAD 打开转换后的数据，如下，
点击上图的“继续”，之后显示如下
源 ArcGIS 文件显示如下：
而后再比较下面两图
坐标是一致的。
ArcGIS 文件转 CAD 文件还可以在 catalog 中对 GIS 文件右键，导出，到 CAD。

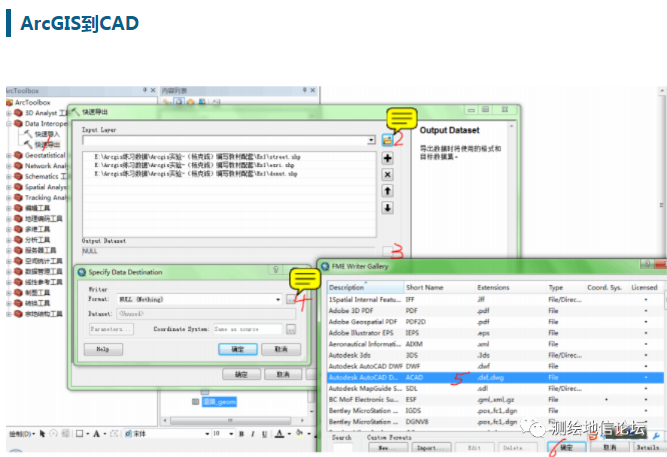

最好的方法
