地形图是我们平时作业中必不可少的基础图纸，不同行业、不同性质的工作所用到的地形图比例也不尽相同。

当大家在接触地形图的时候，不知是否思考过：

• 标准的地形图比例有多少种？

• 每一种比例的地形图用处何在？

• 不同比例的地形图有何技术内涵？

本次，我们一起来系统的梳理下地形图比例的专业知识吧

以下图片点击可放大

1

1:100万地形图

2

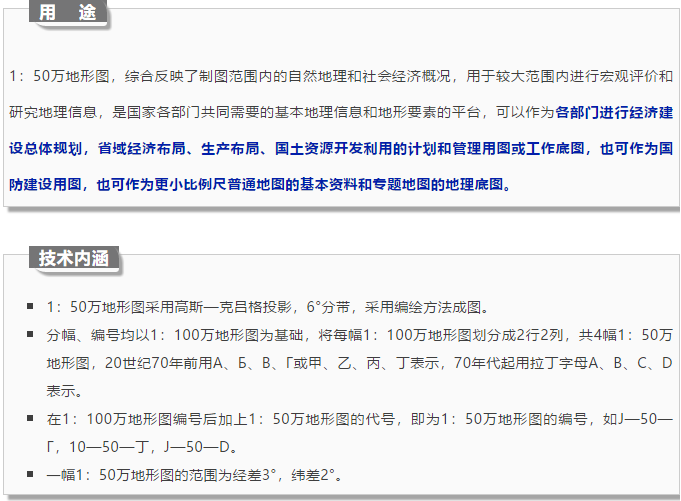

 1:50万地形图

3

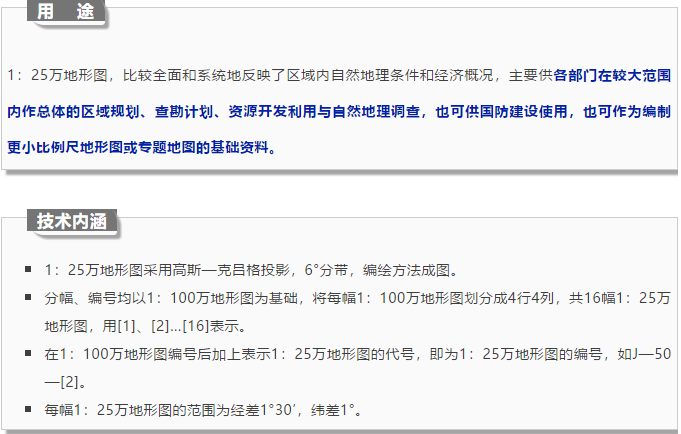

1:25万地形图

4

1:10万地形图

5

 1:5万地形图

6

 1:2.5万地形图

7

1:1万地形图

8

1:5000地形图

9

1:2000、1:1000、1:500地形图

关键知识点

 >我国共十一种基本比例尺地形图

 >大比例尺地形图：1:500-1:10000

   中比例尺地形图：1:25000-1:100000

   小比例尺地形图：1:250000-1:1000000

 >1:1000000地形图投影为：正轴等角割圆锥投影

  1:25000-1:500000地形图投影为：高斯克吕格，6°分带

  1:500-1:10000地形图投影为：高斯克吕格，3°分带
